Замена манжеты люка на стиральной машине LG M1096ND4 Inverter DirectDrive.
Для замены нам понадобятся: прямая и крестовая отвертка, круглогубцы.
Рекомендуем вам сначала полностью прочитать материал, после чего уже приступать к ремонту.
Среднее время работ по замене для неподготовленного человека - 45 минут.
Начнем:
- Весь фотоматериал размещен в конце статьи.
- ВАЖНО! Обесточьте технику.
- Снимаем внешнее крепежное кольцо манжеты (хомут). Для этого аккуратно прямой отверткой зацепляем пружину (расположенную внизу манжеты) и вытягиваем пружину на себя. Вынимаем хомут из паза.
- Снимаем нижнюю панель. Для этого открываем крышку к фильтру насоса (она расположена внизу справа). Отвинчиваем крестовой отверткой винт. Просовываем прямую отвертку в паз (между передней панелью и нижней панелью) и движением вверх отсоединим верхний крепеж нижний панели. Далее аккуратно тянем панель на себя. Вынимаем сливной патрубок. Отсоединяем панель.

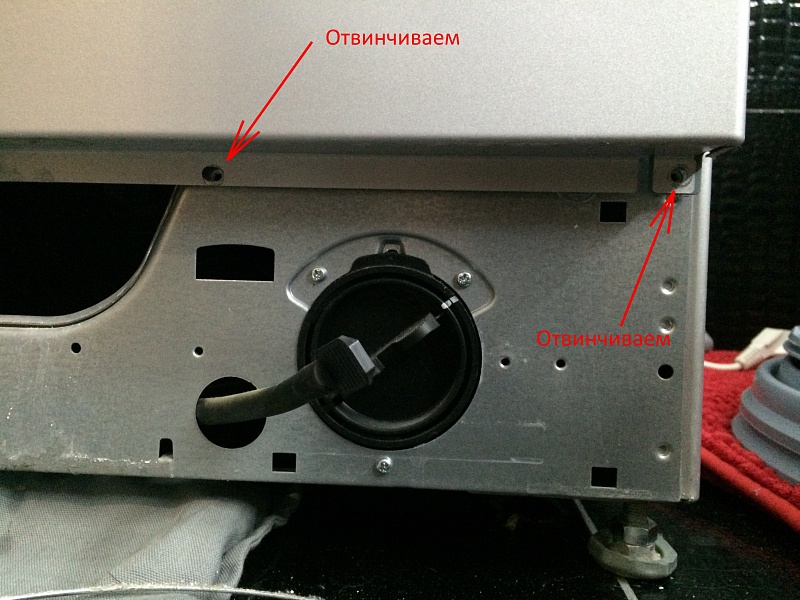

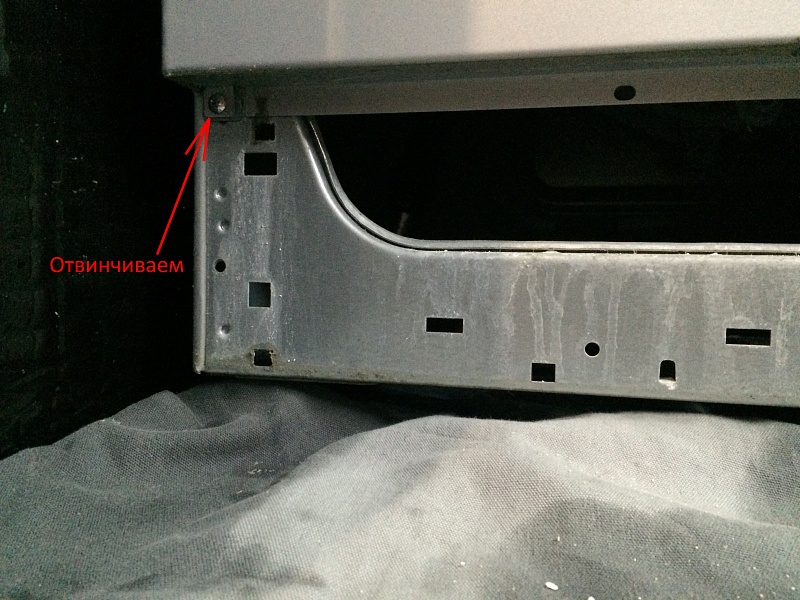

- Отвинчиваем 3 винта, которые крепят низ передней панели к корпусу стиральной машины.
- Вынимаем бункер для стирального порошка (ванночку). Для этого открываем бункер (потянув на себя) и пальцем нажимаем на углубление в центре, после чего вынимаем его.
- Далее снимаем верхнюю крышку. Для этого отвинчиваем два крестовых винта, расположенных сзади машины. После чего аккуратно отодвигаем верхнюю крышку от себя (примерно на 3 см). Поднимаем крышку.

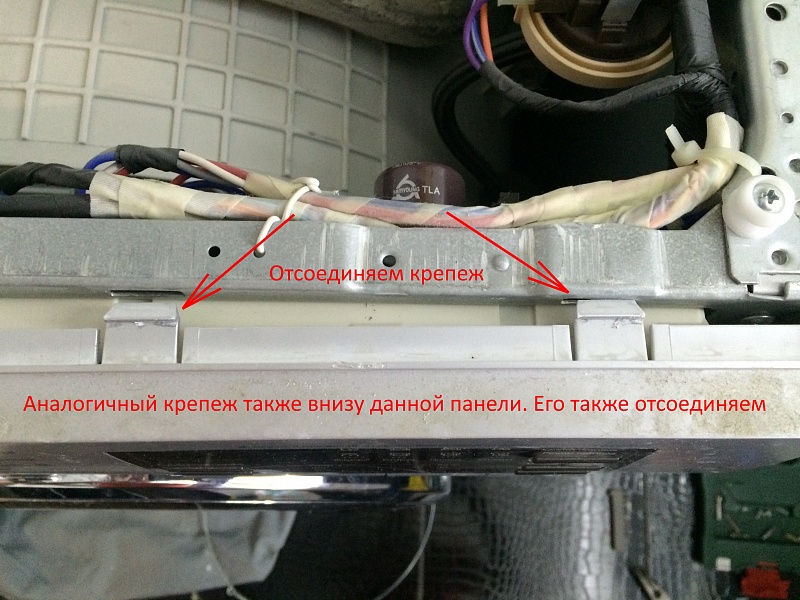

- Отсоединяем верхнюю переднюю панель. Для этого прямой отверткой нажимаем на верхний крепеж (несильно) и тянем верх панели на себя. Приподнимаем панель и отсоединяем нижний крепеж. Никакие шлейфа от панели не отсоединяем.

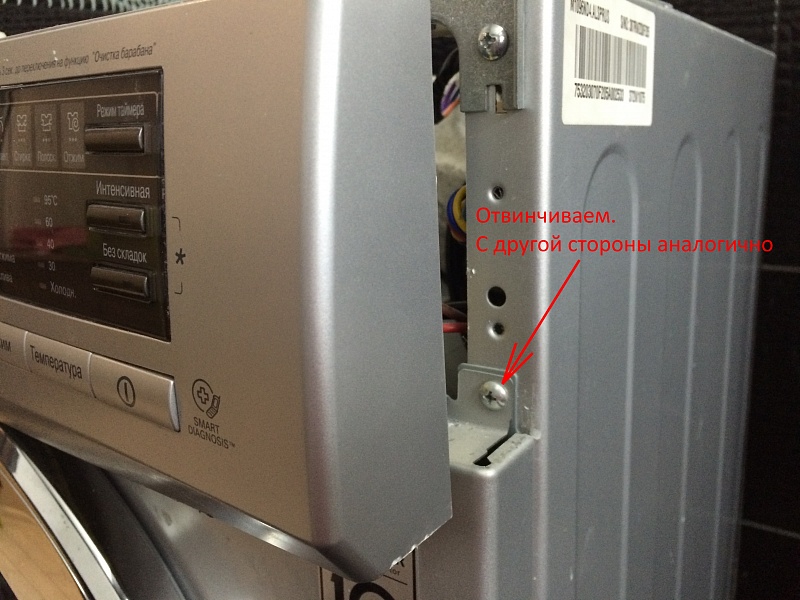

- За панелью расположены еще два крестовых винта, которые держат переднюю панель. Отвинчиваем их. Передняя панель не упадет вниз, так как помимо винтов она висит на двух кронштейнах.

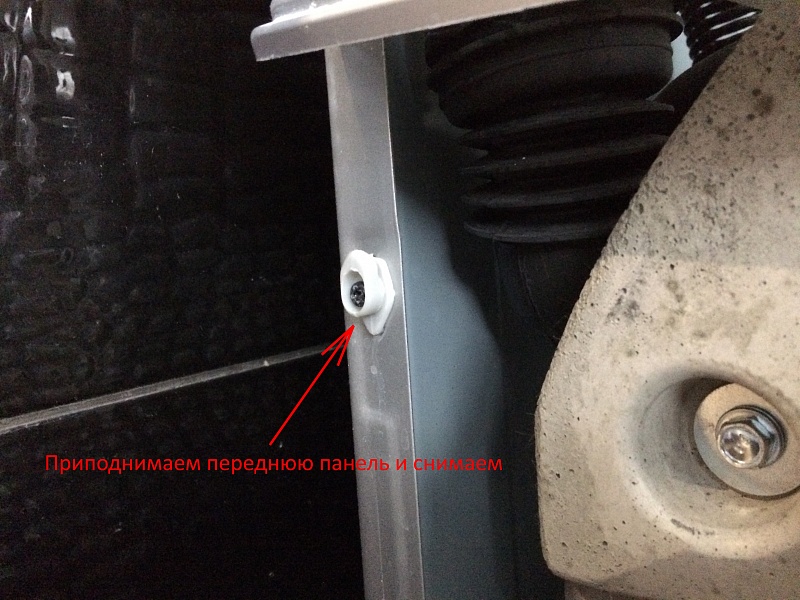

- Приподнимаем переднюю панель примерно на сантиметр и тянем на себя. ВАЖНО! Не тяните панель сильно, так как можно повредить разъем замка люка (УБЛ). Можно отсоединить фишку, а можно просто поставить панель рядом (облокотив ее на боковую стенку стиральной машины).
- Отсоединяем внутреннее крепежное кольцо (хомут). Для этого снимаем пружину с "крючка" кольца.

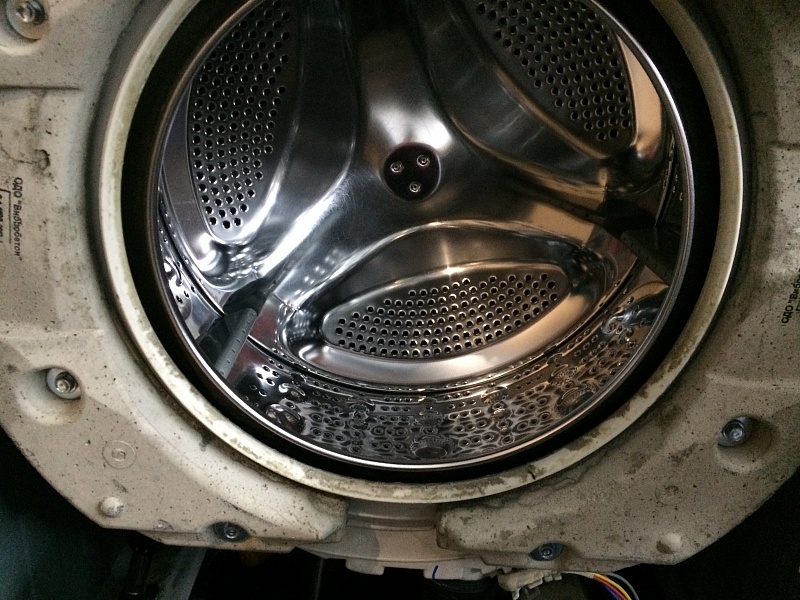

- Снимаем старую манжету. На данную модель устанавливается манжета 4986ER1004A.
- Устанавливаем новую манжету. Для этого находим низ манжеты, затем "надеваем" ее по кругу на бак. После этого важно прокрутить барабан рукой - он не должен тереться о манжету. По звуку вы сразу это поймете. Барабан должен крутиться свободно.
- Надеваем внутреннее кольцо. Заводим кольцо по кругу так, чтобы пружина и "крючок" оказались справа. Далее берем круглогубцы и надеваем пружину на "крючок". После чего поправляем хомут - он должен находиться в пазу по всему периметру.
- Устанавливаем переднюю панель. Для этого сначала навешиваем ее на кронштейны, после чего завинчиваем два верхних и три нижних винта.
- Устанавливаем верхнюю переднюю панель. Заводим крепеж в пазы (сначала нижние, потом верхние).
- Устанавливаем верхнюю панель. Кладем ее на стиральную машину и заводим на себя. Привинчиваем двумя винтами.
- Устанавливаем нижнюю панель. Сначала заводим нижний крепеж, потом защелкиваем верхний.
- Устанавливаем манжету на кромку передней панели.
- Устанавливаем внешний крепежный хомут. Заводим его по периметру так, чтобы пружина оказалась снизу. После чего помогая круглогубцами заводим пружину в паз.
- Включаем машину в сеть.
Надеемся, что данная статья поможет вам самостоятельно поменять манжету люка на стиральной машине LG M1096ND4.
